Ищу схему усилителя.

[R4HAO]

Ищу схему УМ на ГК-71 с общим катодом и с последовательным питанием. Вроде видел где-то, а теперь никак не найду. Может попадалась кому?

[RW4HTK]

Эх, вчера перебирал схемы УМ и попадалась она мне только не помню какой тип питания был. Позже поищу.

[UB4HPP]

А у гк 71 разве не катод с подогревом одно целое?
дома полно схем разных завтро накидаю

на вскидку http://cqham.ru/pa62_44.htm

[R4HAO]

[quote="UB4HPP"]А у гк 71 разве не катод с подогревом одно целое?

Это называется лампа с прямым накалом, а есть еще с косвенным. За ссылку спасибо, изучал эту схему, но у UA1ANP схемы УМов с преселектором и достаточно усложнены. Мне пока трудновато ее повторить будет, тем более с небогатой элементной базой.

[UB4HPP]

посмотрю что дома есть кину

[UB4HPP]

вот всё что найти смог в справочнике у себя стр 97 но расчоты сам

[R4HAO]

Спасибо Димка, но я этот справочник, а особенно эту главу еще полгода назад начал штудировать. Свой УМ на "полтинниках" по ней и рассчитывал.

[UB4HPP]

http://www.cqham.ru/pa_um600.htm
http://www.cqham.ru/pa_gk71.htm
http://cqham.ru/forum/attachment.php?at ... 1159622473
http://www.qrx.narod.ru/arhn2/gk71.htm
http://g-cb.narod.ru/sr/20.htm


думаю хватит

[R4HAO]

Нашел статью RV4LK в Радио №3 2010 со схемой и описанием УМ ГК-71. Пока штудирую и изучаю, от ГУРУ приму любые советы и наставления.

[R4HDK]

Есть скачанная книжка"Усилители мощности КВ радиостанций - В.А.Кляровский". В ней базовые знания по созданию усилителей. Если нужна, размещу на я.диске, дам ссыль для скачки, размер 2.8Мб 128станиц.

[R4HAO]

Сергей, буду премного благодарен! Ученье - свет, а неученье - тьма!

[R4HDK]

Усилители мощности КВ радиостанций
Программа для чтения

[UB4HPP]

Александр, неправильно сказал. Ученье свет, а не ученье чуть свет и на работу! или Ученье свет ,а не учоных тьма!

[RU4I]

Сергей, буду премного благодарен! Ученье - свет, а неученье - тьма!

Я этот номер Радио еще не искал,если не трудно скиньте ссылку или схему сюда разместите.

По своему опыту,в качестве информации:
1. В лампах прямого накала можно на приеме подавать половину напряжения накала,чтобы не нагревать в паузах попусту корпус УМ.
2. Питающие проводники электродов не делать из коаксиального кабеля,могут быть возбуды даже а режиме хх. без сигнала.
3. Лучше лампы ставить вертикально,были случаи пробоя сеток из-за провиса после нагревания.
4. Накальный трансформатор делать очень тщательно.
5. Входные диапазонные фильтры предпочтительны прямому включению.
6. Элементы блока питания размещать в подвале шасси или за перегородкой от лампы,впринципе это стандартное требование,анодные цепи изолировать от других цепей.

[UB4HIT]

Усилители мощности КВ радиостанций
Программа для чтения

Прям в Яндексе можно читать постранично.

[RA4HJW]

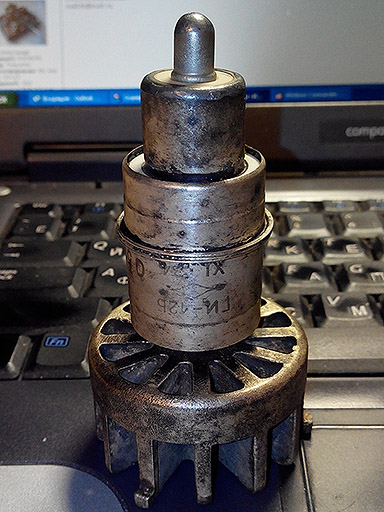

Вот они есть... две...



что можно сотворить 144, 430...?
(мож кто что делал, видел, слышал, читал, конспектировал, подглядывал в щель за ними... )

[RU4I]

Вот они есть... две...

что можно сотворить 144, 430...?
(мож кто что делал, видел, слышал, читал, конспектировал, подглядывал в щель за ними... )

Основная цель лампы -генерация в ДЦВ в импульсном режиме,но она может работать и в непрерывном режиме,полагал-бы,что мощность при этом может быть около 3-4 Ватт,в том числе на КВ немногим больше. Из-за требования интенсивного обдува,думаю эти триоды не рационально использовать для генерации незначительной мощности в режиме постоянной генерации. Но,в качестве ретро,можно сделать PA на 2-х ГИ-12Б с общей сеткой. У меня есть PA на 3-х ГИ-7Б,изготавливал лет 25 назад, в то время этот PA был очень эффективен. На нем-же экспериментировал гибридную схему-раскачивал транзистором КТ-922В в катоде 5-ю ваттами,к.п.д конечно меньше,чем напрямую в катод,но зато мощность раскачки низкая . 2-х этих ламп маловато,т.к. лампы желательно подбирать в пары по близкому току покоя в рабочем режиме. Курьез вспомнил,я вез лампу ГС-35Б и в аэропорту на мониторе высветился похожий на мину от миномета предмет,у меня отобрали сумку и пригласили в отдельный кабинет ,долго объяснял что это металло-керамическая лампа,пока не пригласили радиста из службы связи -так и не отдавали.Радист им подтвердил,что это лампа и её можно перевозить ... Могу посоветовать,поставить эти лампы на полке стола шека и любоваться ими-красивые лампы,но надо немного протереть их спиртиком -тонким слоем
